進口火焰探測器在工業爐里面的工作原理

來源：暫無 瀏覽量：載入中...發布時間：2020.01.09

  工業爐全自動點火控制系統組成及原理分析：工業爐點火系統由高能點火裝置、紫外線式火焰檢測器、火檢冷卻風系統、點火槍推進裝置、快速切斷閥組成。其中高能點火裝置、紫外線式火焰檢測器尤為重要。

  火焰探測器裝置：

  工業爐點火系統采用高能點火裝置，屬于低壓電容放電裝置。其主要結構由高能點火器、高能點火槍及高壓屏蔽點火專用電纜組成。

  一、在石化項目室外運用三波段紅外火焰探測器，室內運用雙波段紅外火焰探測器。

  二、在炸藥、火藥工廠運用紅外/紫外復合火焰探測器

  三、在室內環境對金屬和無機物火焰探測器運用紫外火焰探測器。關于地下液壓站、潤滑油庫可運用紅外火焰探測器。室外不能運用紫外火焰探測器或單波段紅外火焰探測器。

  紫外線式火焰檢測器：

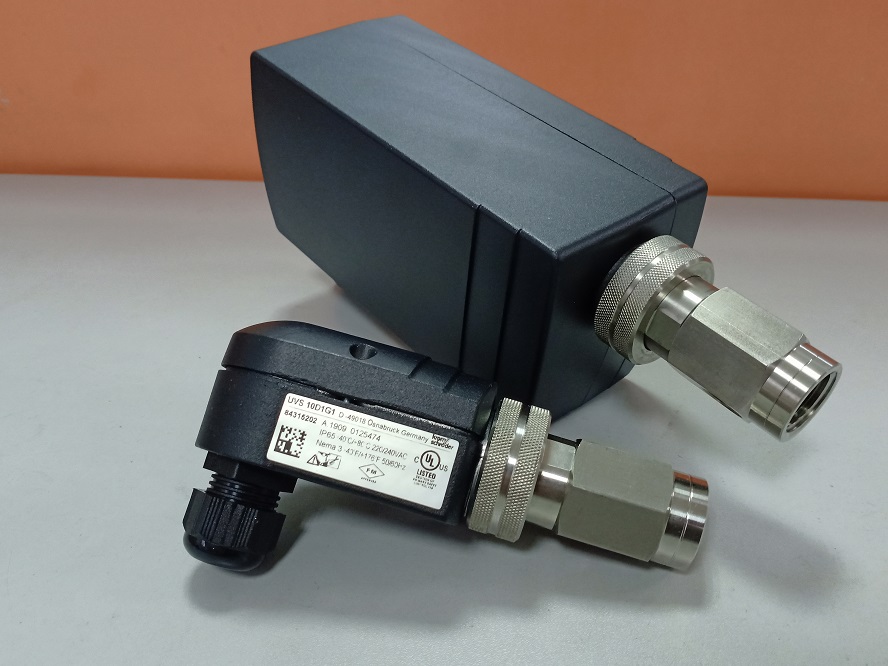

  紫外線式火焰檢測器可長期連續檢測各種燃?xì)夤I(yè)爐的火焰，對工業爐進行安全監控。其主要結構由探頭和處理器兩部分組成，探頭與處理器之間由兩芯雙絞屏蔽電纜連接。其工作原理為紫外線式火焰檢測器的探頭前裝有石英防塵鏡片，火焰發出的光信號傳至探頭尾部的uv光敏管，由uv光敏管完成光電轉換。探頭與處理器間信號的傳輸采取電流傳輸方式，以提高抗干擾能力，并通過兩芯雙絞屏蔽電纜傳至處理器。處理器將由探頭傳來的信號通過匹配電路、施密特觸發器、單穩態觸發電路進行處理后，進行有、無火判別，并給出相應指示及輸出。

  全自動點火控制系統主要用于控制工業爐點火設備的點火操作。它可以實現工業爐的自動點火(接受集控室程控點火指令)，也可以對點火設備進行就地單步操作，并將各單元設備的工作位置和工作狀況信號反饋到控制室。

  關于火焰探測器的介紹就到這里了，相信上面的文章對大家了解火焰探測器有一定的幫助。
