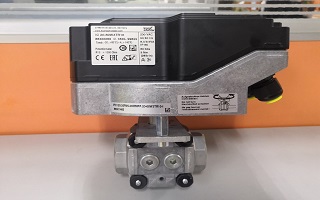

IC50執行器的工作原理

來源：原創瀏覽量：載入中...發布時間：2021.11.04

　　krom電動執行器工作過程：

　　3點控制，在相應端子得電后，執行器向0°或90°旋轉。如果電壓斷開，執行器將停在當前位置。

　　2點控制，將電源相線連接到1號和3號端子。DIP開關設置為2點控制。如果端子5（使能）被激勵，則執行器打開。如果端子5激勵撤銷，則執行器關閉

　　4-20mA、0-20mA或0-10V模擬信號控制，DIP開關撥至相應擋位，"使能"被激勵。控制設備發出驅動信號（0（4）到20 mA，0/10 V），執行器運行至相應調整位置（例如，0-20 mA信號，10 mA對應于45°閥角）。

　　上下限位置可由內部凸輪開關進行調整。此外，IC50還具有3個輔助凸輪位置開關，極大地方便了系統控制。凸輪位置開關能夠?qū)崿F(xiàn)精確設置。自動/手動模式切換便于凸輪位置的設置。IC50還可以提供0-1000Ω電阻或4-20mA電流反饋信號，可用于遠程監控執行器的實時位置，也可接入自動化系統。
