KROM燒嘴控制器 BCU 460, BCU 465使用技術 三
? 通過紫外線、電離或使用爐膛溫度的進一步選擇進行火焰控制
? 使用 PC 編程和診斷軟件 BCSoft 進行簡單的系統集成
? 帶可選的閥門驗證系統
? 具有可選的工作模式，可減少熱氮氧化物
? 使用可選總線模塊進行現場總線連接（PROFIBUS、PROFINET、EtherNet/IP）
10.7.7 空氣執行器控制
參數 A048
在循環操作中，BCU 上的參數為 A048 和 A049。F1 和 F3 確定空氣執行器在燃燒器啟動和燃燒器運行期間的行為。 空氣執行器可通過終端 4 處的輸入在外部激活，以冷卻處于啟動位置（待機）的燃燒器。此功能在燃燒器

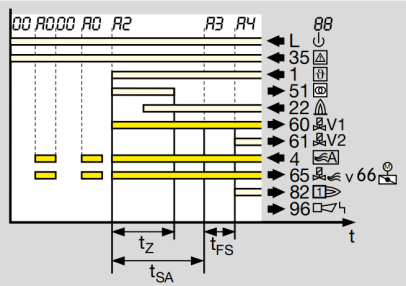

參數 A048 = 0：在外部激活時打開。啟動和操作期間不可用。
此設置與參數 A049 = 0 一起，見第 93 頁（啟動時的空氣執行器可在外部激活），適用于空氣/燃氣比由氣動空氣/燃氣比控制系統控制且需要以低火啟動的燃燒器，例如在兩級受控燃燒器上，請參見第 11 頁（兩級控制燃燒器）。在這種情況下，必須防止在燃燒器啟動期間通過端子4處的輸入激活空氣執行器。
外部控制允許在操作期間在低火和高火之間切換。
參數 A048 = 1：以燃氣級 1 打開（起始燃?xì)饬髁浚?
空氣執行器與第一個氣體級（帶V1）同時打開。
參數 A048 = 2：以燃氣級 2（工作燃?xì)饬髁浚┐蜷_(kāi)。
空氣執行器與第二燃?xì)饧?jí)/操作信號同時打開。
10.7.8 啟動時的空氣執行器可以在外部激活
參數 A049
參數 A049 = 0：無法激活。
在啟動期間，空氣執行器保持關閉狀態?？諝鈭?zhí)行器無法在外部激活。
參數 A049 = 1：可在外部激活
在啟動期間，空氣執行器可通過終端 4 的輸入在外部激活。為此，參數 A048 必須設置為 0，另請參見第 92 頁（空氣執行器控制）。
10.7.9 發生故障時的空氣執行器
參數A050
該參數決定了在發生故障鎖定時，是否可以通過終端4的輸入在外部激活空氣執行器。
參數 A050 = 0：無法激活。空氣執行器在發生故障鎖定時保持關閉狀態。它無法通過終端 4 在外部激活。
參數 A050 = 1：可在外部激活。在發生故障期間，空氣執行器可以通過終端 4 的輸入在外部激活，例如用于冷卻。
10.7.10 預通風/無焰
參數 A028
此參數用于定義在正常啟動之前空氣閥在無焰模式下打開的時間。適用于從全空氣容量開始的燃燒器。 可在 0 至 250 秒之間調節。

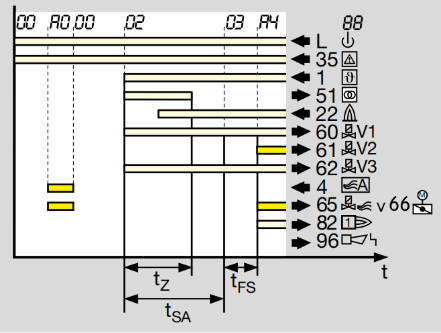

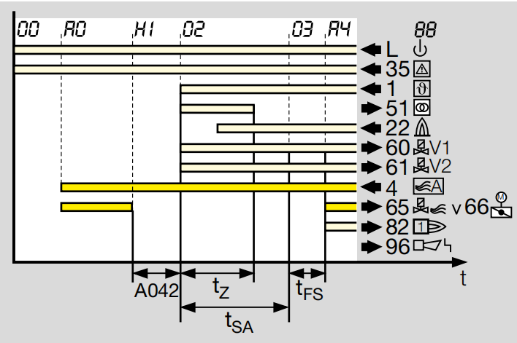

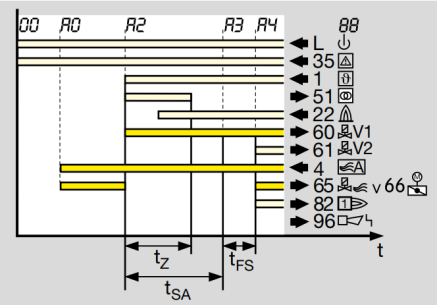

在施加啟動信號（θ）并成功進行“無流量”狀態檢查后，空氣閥打開。在可編程預通風時間tVLM到期后，燃燒器的啟動開始時不會中斷空氣供應。
此示例序列的參數設置：A074 = 1;A016= 0，另見第86頁（延遲低氣壓保護）。在壓力開關切換之前，氣體閥不會打開。
如果無焰模式 （A028） 下的預通風時間>運行時間 （A042），并且在運行時間 （A042） 過后，36 號端子的壓力開關沒有發出信號，則 BCU 將執行關機。
10.7.11 無焰運行
參數 A064
一旦無焰模式輸入端（端子7）有信號，處于高溫模式的BCU可以立即或在下次燃燒器啟動時切換到火焰模式或無焰模式。
參數 A064 = 0：下次啟動燃燒器時。只要存在啟動信號，燃燒器控制單元將保持火焰模式。在下一個燃燒器啟動之前，它不會切換到無火焰模式。
參數 A064 = 1：立即。切換到無火焰模式會立即發生。啟動信號必須施加到終端 1。處于火焰模式的燃燒器將關閉，并在無火焰模式下重新啟動。如果在燃燒器啟動期間將信號施加到終端7的輸入端，則燃燒器啟動將持續到最短工作時間結束。
如果在無焰啟動或運行期間終端 7 的信號丟失，燃燒器將立即關閉。如果繼續施加啟動信號，則燃燒器啟動可以在火焰模式下執行，具體取決于其他參數。
參數 A064 = 2：直接切換。一旦無火焰模式輸入（終端 7）出現信號，處于火焰模式的燃燒器就會直接切換到無火焰模式。在最短運行時間結束之前，任何燃燒器啟動都不會繼續。
如果燃燒器控制單元處于待機位置，則一旦在終端 1 處收到啟動信號，就會立即以無焰模式啟動。 如果在無焰啟動或運行期間終端 7 的信號丟失，燃燒器將立即關閉。如果繼續施加啟動信號，則燃燒器啟動可以在火焰模式下執行，具體取決于其他參數。
10.7.12 燃燒方式
參數A074
點火的燃燒類型可以使用參數A074進行設置。
參數 A074 = 0：火焰模式。燃燒器始終在火焰模式和高溫模式下以點火啟動。火焰控制由高溫監控系統在高溫模式下提供。

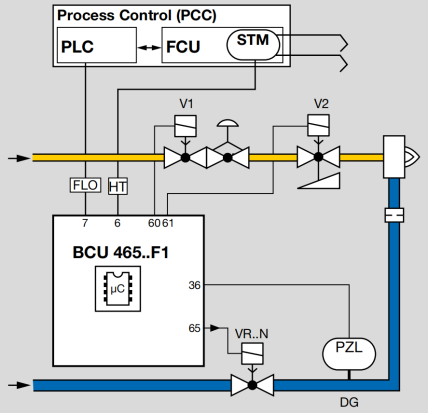

參數 A074 = 1：無焰/menox®只能選用BCU.. D2.
高溫和無焰模式輸入（端子 6 和 7）必須接收信號才能切換到無焰模式。切換的時序由參數“無焰操作”（A064）控制。
在火焰模式（< 850°C）下，燃燒器以常規方式啟動（與A078 = 0一樣），預通風時間tVL在參數A036中定義?？諝饪刂崎y在火焰模式下處于“高”位置。
從火焰模式到無火焰模式的切換將立即執行，也可以在下次啟動燃燒器時執行，具體取決于參數 A064 中的設置。 要切換到無焰模式，來自 STM（端子 6）的 HT 信號和無焰模式 （FLO） 的信號必須由單獨的控制單元（端子 7）提供給 BCU。

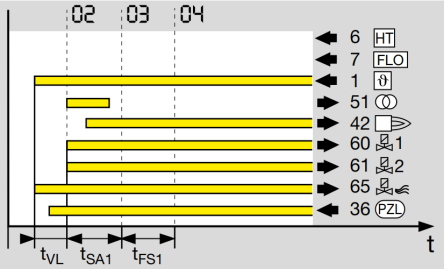

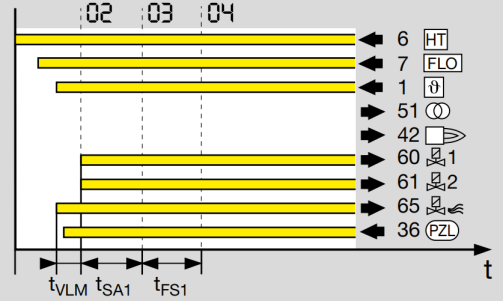

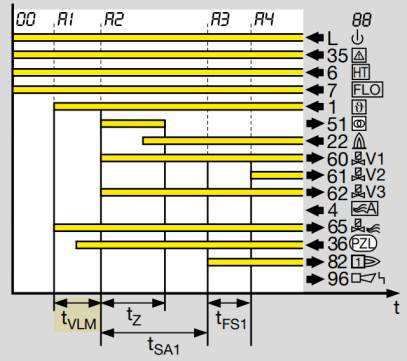

在無火焰模式下，燃燒器以參數A028中定義的預通風時間tVLM啟動。在 TSA 安全時間內，使用變壓器不會發生點火。
燃?xì)忾y V1 和 V2 在安全時間 tSA 開始時打開。 通過終端 36 查詢氣壓開關。
參數A074 = 2：高溫運行，無點火。如果BCU處于高溫模式，則點火（點火變壓器）將不會因啟動而激活。
10.7.13 超運行時，無焰 tNL
參數 A139

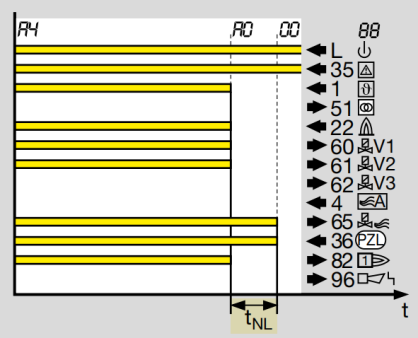

在無焰模式下，如果啟動信號（θ）在受控關斷后消失，則致動器（空氣閥、執行器）將在編程的超運行時間tNL（0至60 s）內保持打開狀態。燃燒器控制單元在超運行時tNL過后關閉執行器。
10.8 閥門驗證
10.8.1 閥門驗證系統
參數 A051
參數 A051 用于定義在 BCU 程序序列中是否以及在什么時間激活閥門驗證。所謂閥門驗證就是檢查燃?xì)怆姶砰y的密封性和閥門之間的管道（密封性測試）。
參數 A051 = 0：關閉。未激活閥門驗證。
參數A051 = 1：?jiǎn)?dòng)前的密封性測試。
參數A051 = 2：關機后的密封性測試。使用此設置時，在故障復位和電源打開后，還會執行密封性測試。
參數A051 = 3：?jiǎn)?dòng)前和關機后的密封性測試。 在具有空氣燃?xì)獗瓤刂频臍怏w部分必須安裝一個額外的旁通閥。該閥允許在密封性測試期間繞過閉合的空氣/燃?xì)獗瓤刂啤?span>
10.8.2 溢流閥（VPS）
參數 A052

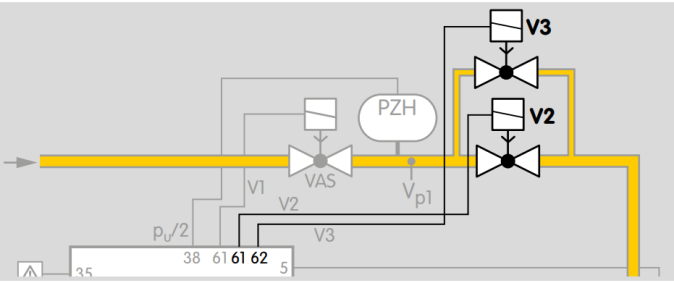

可以選擇連接到端子 61 或 62 的閥門，在密封性測試期間用作溢流閥。
參數 A052 = 2：V2。61 號管子上的閥門充當溢流閥。
參數 A052 = 3：V3。62 號管子上的閥門充當溢流閥。
參數A056
所需的測量時間必須根據相應應用標準（例如EN 1643）的要求確定。

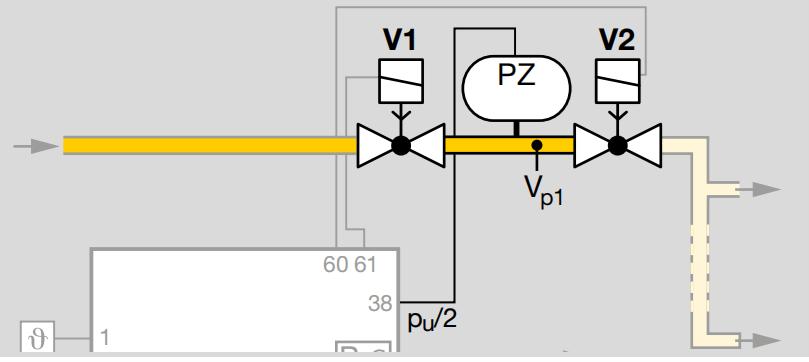

Vp1密封性測試所需的測量時間可以使用參數A056進行設置。它可以在3到3600秒之間調節。
另請參見第 43 頁（測量時間 tM）。
10.8.4 閥門開啟時間tL1
參數 A059
此參數用于定義閥門的開啟時間（2 至 25 秒），這些閥門打開以填充或排放氣體閥門之間的測試體積。如果預設的開啟時間tL = 3 s不足以填充測試體積或降低閥門之間的壓力，則可以使用旁通閥代替主閥。
在流入燃燒室的氣體體積不大于最大流量的0.083%的情況下，旁通閥的開啟時間可能長于標準允許的3秒（EN 1643：2000）
10.9 啟動期間的行為
10.9.1 最小暫停時間 tMP
參數 A062
可以定義最小暫停時間tMP（0至3600 s），以實現燃燒器的穩定運行。如果使用參數 A039 設置的超運行時間已過，并且在終端 1（燃燒器關閉）未收到信號 （θ），則在最小暫停時間 tMP 期間將阻止重新啟動和冷卻。
如果在最短暫停時間內將信號施加到終端 1（燃燒器啟動）或終端 2（冷卻），則會出現狀態顯示延遲 HO。
10.9.2 手動模式
如果在接通期間按下復位/信息按鈕 2 秒，BCU 將恢復為手動模式。顯示屏上閃爍兩個點。BCU 現在以手動模式運行，獨立于啟動信號（端子 1）、受控氣流（端子 4）和遠程復位（端子 2）的輸入狀態。保留了安全相關輸入的功能，例如控制器使能/緊急停止（終端 35）。BCU的手動啟動可以在手動模式下通過按下復位/信息按鈕啟動。
每次再次按下按鈕時，BCU都會移動到程序序列的下一步并停止在那里，例如用于調整執行器或燃?xì)?span>/空氣混合物。
10.9.3 手動模式下的工作時間
參數A067
參數 A067 確定手動模式何時終止。
參數 A067 = 0：手動模式不受時間限制。如果選擇了此功能，則在控制系統發生故障或總線激活時，可以手動繼續燃燒器的操作。
參數 A067 = 1：BCU 將在上次按下按鈕后 5 分鐘終止手動模式。然后，它突然移回啟動位置（待機）。
如果設備關閉或發生電源故障，則無論參數為A067，BCU上的手動模式都將終止。
10.10 傳感器
傳感器（壓力開關或 POC 開關）可連接到端子 36、37 或 38 處的每個輸入端，另請參見第 112 頁（輸入 36 的功能）。
參數 A101、A102 或 A103 用于定義傳感器功能（BCU 評估傳感器信號時的傳感器類型和程序狀態）。如果為兩個或三個輸入分配了相同的傳感器功能，則可以將多個傳感器并聯用于相同的功能。
10.10.1 傳感器1的功能
參數 A101
此參數將傳感器功能分配給終端 36。
參數 A101 = 0：無函數。
參數 A101 = 1：氣壓開關吹掃。在吹掃過程中評估來自氣壓開關的信號。
參數 A101 = 2：空氣壓力開關階段 1。如果啟用了燃?xì)饧?jí) 1，則評估來自空氣壓力開關的信號。
參數A101 = 3：空氣壓力開關吹掃和階段1。 在吹掃期間以及啟用燃?xì)饧?jí) 1 時，將評估來自氣壓開關的信號。
參數 A101 = 4：空氣壓力開關階段 2。如果啟用了燃?xì)饧?jí) 2，則評估來自空氣壓力開關的信號。
參數A101 = 5：氣壓開關吹掃和階段2。 在吹掃期間以及啟燃?xì)饧?jí) 2 時，將評估來自氣壓開關的信號。
參數 A101 = 6：空氣壓力開關階段 1 和階段 2。 如果啟用了燃?xì)饧?jí) 1 和 2，則評估來自氣壓開關的信號。
參數A101 = 7：氣壓開關吹掃和階段1和階段2。在吹掃過程中以及如果啟用了燃?xì)饧?jí) 1 和 2，則評估來自氣壓開關的信號。
參數A101 = 8：氣壓開關無焰。來自氣壓開關的信號在無火焰模式下進行評估。
參數 A101 = 9：空氣壓力開關吹掃和無焰。 來自氣壓開關的信號在吹掃和無火焰模式下進行評估。
參數 A101 = 10：空氣壓力開關 Stage 1 和無焰。如果啟用了氣體級 1 和無火焰模式，則評估來自氣壓開關的信號。
參數A101 = 11：氣壓開關吹掃和階段1和無焰。在吹掃期間、如果啟用氣體級 1 以及無焰模式期間，將評估來自氣壓開關的信號。
參數A101 = 12：空氣壓力開關階段2和無焰。如果啟用了氣體級 2 和無焰模式，則評估來自氣壓開關的信號。
參數A101 = 13：空氣壓力開關吹掃和階段2和無焰。在吹掃期間、如果啟用燃?xì)饧?jí) 2 以及無焰模式，則評估來自氣壓開關的信號。
參數A101 = 14：空氣壓力開關階段1和2和無焰。如果燃?xì)饧?jí) 1 和 2 處于無火焰模式，則評估來自氣壓開關的信號。
參數A101 = 15：空氣壓力開關吹掃和階段1和2和無焰。在吹掃期間以及燃?xì)饧?jí) 1 和 2 啟用時以及無焰模式下，將評估來自空氣壓力開關的信號。
參數 A101 = 34：空氣壓力開關外部高。 如果在高位期間空氣執行器在外部激活，則評估來自空氣壓力開關的信號。
參數 A101 = 35：空氣壓力開關外部高和吹掃。如果在高位和吹掃期間外部激活空氣執行器，則評估來自空氣壓力開關的信號。
參數 A101 = 48：閉包函數證明 V1。閥門 V1 的關閉位置由 POC 監控。 參數 A101 = 49：閉包函數 V2 的證明。閥門 V2 的關閉位置由 POC 監控。
參數 A101 = 50：閉包函數 V3 的證明。閥門 V3 的關閉位置由 POC 監控。 參數 A101 = 51：閉包函數 V4 的證明。閥門 V4 的關閉位置由 POC 監控。
參數 A101 = 52：閉包函數 V5 的證明。閥門 V5 的關閉位置由 POC 監控。 參數A101 = 53：密封性測試。評估用于密封性測試的壓力開關信號。
參數 A101 = 54：氣體壓力開關火焰模式。 來自氣體壓力開關的信號在火焰模式下進行評估。
參數A101 = 55：氣體壓力開關無焰模式。 來自氣體壓力開關的信號在無火焰模式下進行評估。
參數A101 = 56：氣體壓力開關操作。來自氣體壓力開關的信號在火焰和無火焰模式下進行評估。
10.10.2 傳感器2的功能
終端 37 使用參數 A102 分配了傳感器功能。 參數的值范圍和描述與參數 A101 相同，請參見第 101 頁（傳感器 1 的功能）。
10.10.3 傳感器的功能 3
終端 38 使用參數 A103 分配了傳感器功能。 參數的值范圍和描述與參數 A101 相同，請參見第 101 頁（傳感器 1 的功能）。
10.10.4 閉包功能證明測試周期
參數 A060
參數 A060 = 0 至 6000 s：其中一個燃?xì)忾y V1、V2、V3、V4 或 V5 關閉位置的測試時間。 當在端子 1 處收到啟動信號時，BCU 使用 POC 開關檢查其中一個氣體閥（V1 至 V5）是否處于關閉位置。如果根據參數 A101、A102 或 A103，在設定的測試時間（氣體閥關閉）后，從端子 36、37 或 38 處的 POC 開關未收到信號，則 BCU 將執行故障鎖定，并顯示故障消息“E c 1”。 一旦BCU打開氣體閥，它就會通過POC開關查詢閥門的打開位置。如果在設定的測試時間后，終端36、37或38處的POC開關仍收到信號，BCU將執行故障鎖定，并顯示故障消息“E c 8”。
10.11 通信
10.11.1 現場總線通信
參數 A080
連接總線模塊 BCM 400 時，可以使用參數 A080 啟用現場總線通信。
必須在自動化系統/BCSoft 中輸入設備名稱/網絡名稱，以便在現場總線系統中唯一標識控制單元 （BCU/FCU）。
參數 80 = 0：關閉?，F(xiàn)場總線通信被禁用。 無法通過以太網使用 BCSoft 進行參數化訪問。
參數 80 = 1：帶地址檢查。交付時的設備名稱/網絡名稱（例如，對于 BCU 460）為“未分配的 bcu-460-xxx”（“not-assigned-bcu-460-xxx”.）。必須刪除“未分配-（“not-assigned-”
）”一語，或可將其替換為單個名稱。序列 xxx 必須與使用代碼開關在 BCM 400 上設置的地址相同（xxx = 范圍為 001 至 FEF 的地址）。
代碼開關設置：上部開關（S1）= 102（百），中央開關（S2）= 101（十），下部開關（S3 = 100（個）
參數 80 = 2：無地址檢查。設備名稱/網絡名稱可以按照自動化系統指定的方式選擇。
10.11.2 K-安全鏈接
參數 A081
在由 FCU 50x 和 BCU 46x 組成的窯爐控制系統中，SafetyLink 通信協議用于在 FCU 和 BCU 之間傳輸安全關鍵信號。
可以使用參數 A081 啟用數據傳輸。
參數 A081 = 0：關閉。沒有數據交換通過K-SafetyLink進行。
參數 A082 = 1：開。通過 K-SafetyLink 進行數據交換已啟用。FCU 必須支持此功能。
10.11.3 安全聯鎖（總線）
參數 A085
此參數定義接收來自安全聯鎖的信號的接口。
參數 A085 = 1：通過故障安全總線
參數 A085 = 2：通過端子
參數 A085 = 5：通過故障安全總線和端子
10.11.4 吹掃（總線）
參數 A087
此參數定義接收吹掃信號的接口。
參數 A087 = 0：關閉
參數 A087 = 1：通過故障安全總線
參數 A087 = 2：通過終端
參數 A087 = 3：通過非故障安全總線
參數 A087 = 4：通過故障安全總線或端子
10.11.5 高溫操作（總線）
參數 A088
此參數定義接收高溫模式信號的接口。
參數 A088 = 0：關閉
參數 A088 = 1：通過故障安全總線
參數 A088 = 2：通過終端
參數 A088 = 5：通過故障安全總線和端子
10.11.6 LDS（總線）
參數 A089
此參數定義接收 LDS 信號（啟動期間的限制）的接口。
參數 A089 = 0：關閉
參數 A089 = 1：通過故障安全總線
參數 A089 = 2：通過終端
參數 A089 = 5：通過故障安全總線和端子
10.12 接口參數
接口參數I040~I099在出廠時設置，通常不需要調整。
更改接口參數的默認設置會將端子 1 至 41 和端子 85 至 90 處的輸入功能更改，另請參見第 20 頁（接線圖）。
10.12.1 火焰控制
參數I004
參數I004 = 0：火焰控制用火焰棒進行。
參數 I004 = 1：使用間歇操作 （UVS） 的紫外線傳感器執行火焰控制。對于間歇運行，根據EN 298，整個系統的運行狀態限制為24小時。為了滿足間歇運行的要求，如果燃燒器未按照標準運行，則在連續運行時間為24小時后自動關閉并重新啟動。重新啟動不符合EN 298對紫外線傳感器連續運行的要求，因?yàn)樵谌紵鬟\(yùn)行時沒有執行所需的自檢（至少每小時一次）。此關斷和隨后的重新啟動與正常受控關斷的執行方式相同。根據參數化，燃燒器在預吹掃或不預吹掃的情況下啟動。該過程由BCU獨立控制，因此必須檢查工業過程是否允許其產生的供熱暫停。
參數 04 = 2：使用紫外線傳感器執行火焰控制，以實現連續操作 （UVC）
BCU和紫外傳感器用于連續運行的反應時間是協調的，因此操作期間的設定安全時間（參數A019）不會延長。
10.12.2 空氣執行器
參數 I020

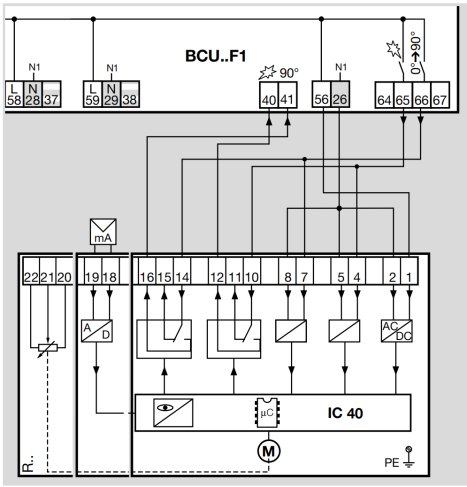

參數 I020 = 2： IC 40
為確保執行器IC 40可以在BCU上操作。F1，必須設置參數 I020 = 2（容量控制）。
執行器IC 40的工作模式可以參數化為11或27。
可以使用執行器設置最大容量和點火容量的位置。
41 號端子檢查是否已達到最大容量的位置。
40 號端子檢查點火容量的位置。如果在250秒的超時時間內未達到該位置，則將執行BCU的安全關閉。將顯示一條錯誤消息（E Ac、E Ao 或 E Ai），請參閱第 58 頁（錯誤消息）。
如果控制器使能處于活動狀態，則控制系統通過端子 65 和 66 的輸出進行操作。
操作模式 11

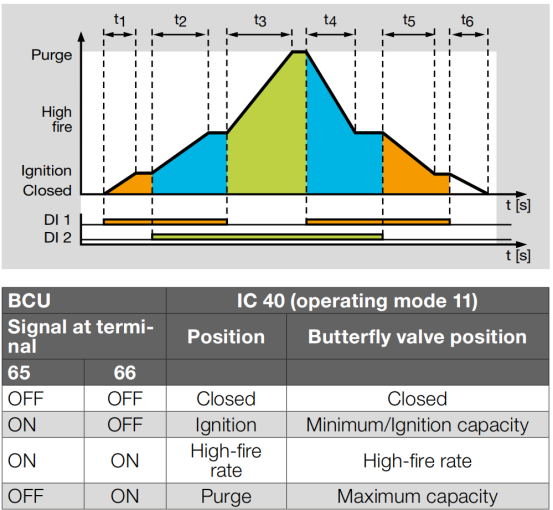

工作模式 11 允許循環操作（開/關和關/低/高/關）。 在控制器使能過程中，致動器IC移動到“高火”位置。在這種情況下，沒有超時處于活動狀態。
工作模式27 在控制器使能過程中，執行器IC 40可以使用其模擬輸入（端子18和19）在位置之間無限調節最大和最小容量。在這種情況下，沒有超時處于活動狀態。
故障
在發生故障時，端子 65 和 66 上不會有信號，因此執行器移動到關閉位置。當接近關閉位置時，由于沒有檢查反饋輸入，因此沒有250 s的超時處于活動狀態。這可能會導致在請求關閉位置的情況下繼續程序的情況，而蝶閥未關閉。BCU 上端子 64（控制器使能）和 67（閉合位置）的輸出不起作用且未激活。
手動模式
在手動模式下，不啟用外部控制器。執行器可以移動到用戶的最大容量或點火容量的位置。3 點步進操作是不可能的。接近這些位置時，沒有超時處于活動狀態。

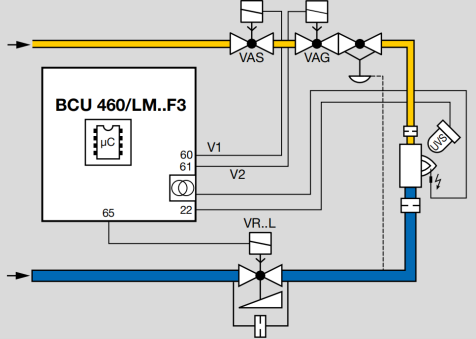

參數 I020 = 5：空氣閥。 可以使用空氣閥設置最大容量和點火容量的位置。如果空氣閥關閉，則達到點火能力;如果它是打開的，則達到最大容量。
參數A042（運行時間）可用于調整空氣閥緩慢打開和關閉情況下的行為，以便系統可以設置為啟動啟動之前的點火位置，請參閱第90頁（運行時間）。參數 A041（運行時間選擇）必須設置為 1 才能調整此行為。
10.12.3 端子64的功能
參數I040
端子 64 可以使用參數 I040 根據電源模塊 LM.F1 或 LM..F3.或者可以使用總線系統驅動輸出。
參數 I040 = 0：關閉。輸出沒有函數。
參數 I040 = 2：閥門 V5。64 號端子可用于激活第五個閥門。僅當電源模塊 LM.使用 F3。
參數 I040 = 3：總線輸出 1。端子 64 處的輸出可使用總線系統驅動。只能使用電源模塊LM..F3.
10.13 觸點 80 至 97的功能
觸點 80 至 97 是浮動觸點。它們可以針對各種信令功能進行參數化。相關端子之間的觸點根據設置的功能閉合。
10.13.1 觸點 80，81/82 功能
參數 I050 。
參數 I050 = 0：關閉。觸點不會關閉。它沒有功能
參數 I050 = 1： 就緒信號。如果 BCU 就緒（已打開）且沒有故障信號，則觸點將關閉。
參數 I050 = 2：空氣信號。一旦連接的空氣執行器達到或超過其高位（最大位置），空氣信號就會被激活。
參數 I050 = 3：吹掃信號。當吹掃處于活動狀態時，觸點關閉。
參數 I050 = 4：冷卻空氣閥。如果要啟動冷卻空氣閥，則觸點關閉。
參數 I050 = 6：故障信號。如果故障鎖定處于活動狀態，觸點將關閉。
參數 I050 = 7：燃燒器 1 的工作信號。如果燃燒器 1 正在運行，觸點將關閉。
10.13.2 觸點 90， 91/92 功能
參數 I051
有關說明和參數值，請參見第 110 頁（觸點80，81/82 函數）。
10.13.3 觸點95/96的功能
參數I052
有關說明和參數值，請參見第 110 頁（觸點80，81/82 函數）。
10.13.4 觸點95/97 的功能
參數 I053
有關說明和參數值，請參見第 110 頁（觸點80、81/82 功能）。
10.13.5 觸點85/86，87 功能
參數 I054
有關說明和參數值，請參見第 110 頁（觸點 80，81/82 功能）。
10.14 端子 1 至 7 和 35 至 41 的輸入功能
BCU 具有多個物理和邏輯接口，用于接收其輸入信號和設置輸出信號。
參數 I061 至 I074 用于定義可在各個端子（1 至 7 和 35 至 41）接收哪些輸入信號。 傳感器（壓力開關和 POC 開關）可連接到輸入 36、37 和 38，具體取決于參數設置。
BCU..E0
輸入35保留用于安全聯鎖功能。所有其他輸入也可以針對安全聯鎖功能進行參數化（I061 = 4）。
10.14.1 輸入1的功能
參數 I061
定義端子 1 的輸入信號。
參數 I061 = 0：關閉。輸入沒有功能。
參數 I061 = 4：安全聯鎖。“安全聯鎖”信號可通過輸入和/或 SafetyLink 施加。如果輸入端沒有信號，則不開始啟動。如果在運行過程中信號下降，燃?xì)忾y將立即關閉（< 1 s）。
參數 I061 = 5：空氣。BCU通過輸入接收受控氣流或外部空氣執行器控制的信號。
參數 I061 = 6：冷卻空氣。BCU接收信號，通過輸入驅動冷卻空氣執行器。
參數 I061 = 7：空氣執行器 R1。BCU通過輸入接收來自執行器IC 40的點火位置反饋信號。
參數 I061 = 8：空氣執行器 R2。BCU通過輸入接收來自執行器IC 40的高電平位置反饋信號。
參數 I061 = 9：開始 1。BCU通過輸入接收啟動信號（啟動1）。
參數 I061 = 11：重置。BCU通過輸入接收遠程復位信號。
參數 I061 = 12：清除。BCU通過輸入接收吹掃信號。
參數 I061 = 13：LDS 啟動條件。在中央執行器處于點火位置之前，BCU 不執行燃燒器啟動、重新啟動或啟動嘗試，請參閱第 16 頁上的應用示例（調節燃燒器控制）。為確保燃燒器僅以啟動燃油流速啟動，上級控制系統通過終端向BCU發送啟動燃燒器的信號。
參數I061 = 14：高溫運行。該輸入用于向燃燒器控制單元發出信號，表明窯爐系統處于高溫模式（HT）。當HT輸入被激活時，燃燒器控制單元切換到高溫模式。它無需評估火焰信號即可運行，其內部火焰控制系統也無法正常工作。
參數 I061 = 17：無焰運行。一旦收到高溫模式（> 850°C）的信號，BCU就會關閉點火裝置和火焰控制。
參數 I061 = 19：輔助氣體。燃?xì)忾y V4 使用此輸入切換為輔助閥。輔助燃?xì)忾y門在低火超限期間關閉。
10.14.2 輸入 2 的功能
參數 I062
定義端子 2 的輸入信號。
有關參數值和說明，請參見第 111 頁（輸入 1 的函數）。
10.14.3 輸入 3 的功能
參數 I063
定義端子 3 的輸入信號。 有關參數值和說明，請參見第 111 頁（輸入 1 的函數）。
10.14.4 輸入 4 的功能
參數 I064 定義端子 4 的輸入信號。 有關參數值和說明，請參見第 111 頁（輸入 1 的函數）。
10.14.5 輸入5的功能
參數 I065
定義終端5的輸入信號。 有關參數值和說明，請參見第 111 頁（輸入 1 的功能）。
10.14.6 輸入 6 的功能
參數 I066
定義端子 6 的輸入信號。 有關參數值和說明，請參見第 111 頁（輸入 1 的功能）。
10.14.7 輸入 7 的功能
參數 I067
定義端子 7 的輸入信號。 有關參數值和說明，請參見第 111 頁（輸入 1 的功能）。
10.14.8 輸入 35 的功能
參數 I068
定義端子 35 的輸入信號
在 BCU ..E1上（通過L1供電），此輸入應保留給安全聯鎖信號（I068 = 4）。
在 BCU .. E0上，該輸入連接到電源以用于安全相關輸出，否則無法參數化。
有關所有其他參數值和說明，請參見第 111 頁（輸入 1 的功能）。
10.14.9 輸入36的功能
參數I069
定義端子36的輸入信號。 如有必要，可以將傳感器連接到該輸入（I069 = 1，2或3）。
參數 I069 = 1：傳感器 1
參數 I069 = 2：傳感器 2
參數 I069 = 3：傳感器 3
滬公網安備 31011502007248號
