11 在發生故障時提供協助

危險 為避免對人員造成傷害和設備損壞，請遵守以下規定：

– 觸電可能是致命的！在處理可能的帶電組件之前，請確保設備已與電源斷開連接。

– 故障清除只能由經過授權的訓練有素的人員進行。

? 故障只能使用下述措施清除。

? 如果即使所有故障都已得到糾正，BCU仍未響應：請卸下設備并將其返回制造商進行檢查。

? 顯示屏閃爍并指示“E”。發出可復位故障鎖定信號。在發生故障鎖定時，故障信號觸點關閉，顯示屏閃爍并顯示當前程序步驟。  燃氣體閥與電源斷開。

? 故障鎖定后，必須使用前面板上的按鈕或遠程復位輸入（端子 2）手動復位 BCU。

? BCU不能因電源故障（非易失性故障鎖定）而復位。但是，一旦電源電壓發生故障，故障信號觸點就會斷開。

? 顯示屏閃爍而不顯示“E”。發出警告消息。一旦故障被消除，顯示器停止閃爍，BCU繼續程序運行。

? 故障現象

！故障原因

?解決辦法

？7 段顯示屏不亮。

!未施加電源電壓。

? 檢查接線，施加電源電壓（見類型標簽）。

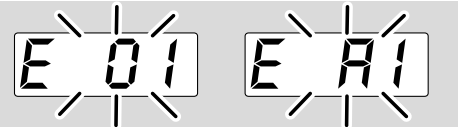

? 顯示屏閃爍并指示 E 01 或 E A1。

!  BCU檢測到不正確的火焰信號（無關信號）。

? 將紫外線傳感器精確地對準要監控的燃燒器。

! 紫外線傳感器中的紫外線管有缺陷（使用壽命結束）并發出連續的火焰信號。

? 更換紫外線管，請參閱紫外線傳感器操作說明。

! 火焰信號通過導電陶瓷絕緣。

? 增加參數A001的值，以適應燃燒器1的火焰放大器的關斷閾值。

? 啟動

– 無點火火花

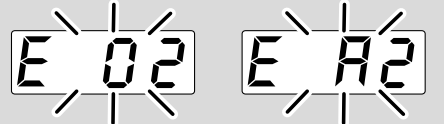

– 顯示屏閃爍并指示 E 02 或 E A2。

! 點火電纜太長。

? 縮短至1米（最大5米）。

! 火花電極和燃燒器頭之間的間隙太大。

? 將間隙調整到最大2毫米。

! 點火電纜在端子護套中接觸不良。

? 擰緊電纜。

! 點火電纜在點火變壓器中接觸不良。

? 檢查連接。

! 點火電纜短路接地。

? 檢查安裝情況，清潔火花電極。

? 如果無法通過執行此操作來排除故障，請卸下設備并將其返回制造商進行檢查。

? 無火焰啟動

– 無燃氣供應

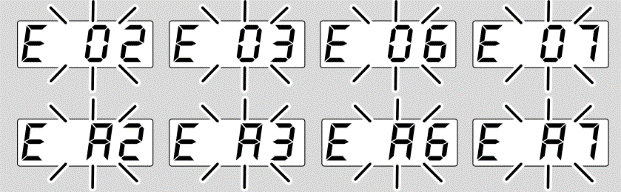

– 顯示屏閃爍并指示 E 02 或 E A2。

! 燃氣閥不打開。

? 檢燃氣壓力。

? 檢查燃氣閥的電壓供應。

! 燃氣管道中有空氣，例如，在進行安裝工作后或系統長時間未運行的情況下。

? 對管道中的空氣進行“置換清除”并重置 BCU。

? 如果無法通過執行此操作來補救故障，請卸下設備并將其返回制造商進行檢查。

? 啟動

– 先導燒嘴/或燃燒器有火焰燃燒，但顯示屏仍閃爍并指示 E 02 或 E A2。

! 啟動時火焰失效。

? 讀取火焰信號。

! 單電極操作的接線不正確。

? 檢查單電極操作的接線，請參見第12頁（火焰控制）。

? 如果無法通過執行此操作來補救故障，請卸下設備并將其返回制造商進行檢查。

? 啟動

– 火焰燃燒

– 但顯示屏閃爍并指示先導燃燒器/燃燒器（燃燒器 1）上的 E 02 或 E 03 或主燃燒器（燃燒器 2）上的 E 06 或 E 07。

！啟動時火焰失效。

? 讀取火焰信號。

? 如果火焰信號低于來自燃燒器1（參數A001）或燃燒器2（參數A002）的火焰信號的關閉閾值，則可能歸因于以下原因：

！截止靈敏度的設定值太高。

! 由于絕緣體上的煙灰、污垢或濕氣導致火焰棒短路。

! 火焰桿未正確定位在火焰邊緣。

! 端子護套未正確連接到火焰桿。

! 燃氣/空氣比不正確。

! 火焰不接觸燃燒器壁面（脫火），因為燃氣或空氣壓力過高。

! 燃燒器或 BCU 未（充分）接地。

! 火焰信號電纜短路或不連續性。

! 紫外線傳感器污染。

! 紫外線傳感器接線有缺陷。

?排除故障。

? 操作

– 火焰燃燒

– 燃燒器 1 中斷

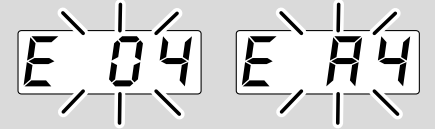

– 顯示屏閃爍并指示 E 04 或 E A4。

! 運行過程中火焰失效。

? 讀出火焰信號，見第26頁（12讀出火焰信號、故障信息和參數）。

? 如果火焰信號低于燃燒器1火焰信號的關閉閾值（參數A001），則可能歸因于以下原因：

！截止靈敏度的設定值太高。

! 由于絕緣體上的煙灰、污垢或濕氣導致火焰棒短路。

! 火焰桿未正確定位在火焰邊緣。

! 燃氣/空氣比不正確。  ! 火焰不接觸燃燒器壁面，因為燃氣或氣壓過高。

! 燃燒器或 BCU 未（充分）接地。

! 火焰信號電纜短路或不連續性。

! 紫外線傳感器臟污。

? 排除故障。

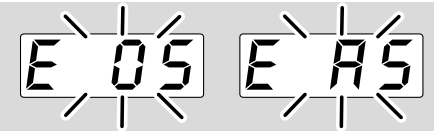

? 顯示屏閃爍并指示 E 05 或 E A5。

! BCU檢測到燃燒器2（主燃燒器）未點燃不正確的火焰信號（無關信號）。

? 將紫外線傳感器精確地引導至燃燒器2處進行監控。

! 紫外線傳感器中的紫外線管有缺陷（使用壽命結束）并發出連續的火焰信號。

? 更換紫外線管，請參閱紫外線傳感器操作說明。

! 火焰信號通過導電陶瓷絕緣。

? 增加參數A002的值，以適應燃燒器2的火焰放大器的關斷閾值。

? 操作

– 火焰燃燒

– 燃燒器 2 中斷

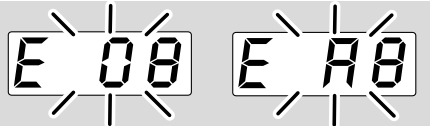

– 顯示屏閃爍并指示 E 08 或 E A8。

! 在操作期間或延遲控制器使能期間發生火焰故障。

? 讀出火焰信號，見第26頁（12讀出火焰信號、故障信息和參數）。

? 如果火焰信號低于燃燒器2火焰信號的關斷閾值（參數A002），則可能歸因于以下原因：

！截止靈敏度的設定值太高。

! 由于絕緣體上的煙灰、污垢或濕氣導致火焰棒短路。

! 火焰桿未正確定位在火焰邊緣。

! 燃氣/空氣比不正確。

! 火焰不接觸燃燒器壁面，因為燃氣或氣壓過高。

! 燃燒器或 BCU 未（充分）接地。

! 火焰信號電纜短路或不連續性。

! 污染的紫外線傳感器。

? 補救故障。

? 顯示屏閃爍并指示 E 10。

! 遠程復位輸入的驅動有故障。

! 遠程重置過多。在過去 15 分鐘內自動或手動執行了 5 次以上的重置。

! 由先前故障引起的連續故障，其實際原因尚未得到排除。

? 注意以前的故障信息。

? 排除措施。

? 每次發生故障鎖定時，都無法通過執行重置來修復原因。

? 檢查遠程復位是否符合標準（EN 746允許僅在監督下復位），并在必要時進行校正。

? BCU只能在監督下手動重置。

? 按 BCU 上的重置/信息按鈕。

? 顯示屏閃爍并指示 E 11。

! 燃燒器1重新啟動次數過多。在過去 15 分鐘內啟動的重新啟動次數超過 5 次。

? 檢查燃燒器設置。

? 運行期間，確保火焰信號高于關斷閾值。

? 在操作過程中檢查容量控制的設置。

? 按 BCU 上的重置/信息按鈕。

? 顯示屏閃爍并指示 E 12。

! 燃燒器2重新啟動次數過多。在過去 15 分鐘內啟動的重新啟動次數超過 5 次。

? 燃燒器錄機設置。

? 運行期間，確?；鹧嫘盘柛哂陉P斷閾值。

? 在操作過程中檢查容量控制的設置。

? 按 BCU 上的重置/信息按鈕。

? 顯示屏閃爍并指示 E 21。

! 輸入 40 和 41 同時被激活。

? 檢查輸入 41。

? 輸入 41 只有在閥門打開時才能被激活。

? 檢查輸入 40。

? 輸入 40 只有在閥門處于點火能力位置時才能激活

? 顯示屏閃爍并指示 E 23。

! 蝶閥位置不會持續向 BCU 發出信號。

? 檢查接線，確保蝶閥的最大容量/點火能力的位置通過端子 41 和 42 不斷發出信號。

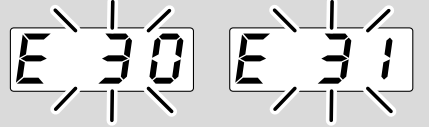

? 顯示屏閃爍并指示 E 30、E 31。

! 為 BCU 設置的參數中的異常數據更改。

? 使用 BCSoft 軟件將參數重置為其原始值。

? 確定故障原因，避免故障重演。

? 確保電纜已正確安裝 – 請參閱第 5 頁（5 電纜選擇和安裝）。

? 如果上述措施不起作用，請取下設備并將其返回制造商進行檢查。

? 顯示屏閃爍并指示 E 32。

! 電源電壓過低或過高。

? 在指定的電源電壓范圍內運行 BCU（電源電壓 +10/-15%，50/60 Hz）。

! 發生內部設備錯誤。

? 取下設備并將其返回制造商進行檢查。

? 顯示屏閃爍并指示 E 33。

! 參數化錯誤。

? 使用 BCSoft 檢查參數設置，并在必要時進行調整。

! 發生內部設備錯誤。

? 取下設備并將其返回制造商進行檢查。

? 顯示屏閃爍并指示 E 34。

! 空氣閥驅動故障。

! 電壓施加到空氣閥輸出（65-67）。

? 檢查接線，確保電壓輸出和輸入具有相同的極性，不反轉。

! 保險絲 F3 有缺陷。

? 更換保險絲 F3。

! 發生內部設備錯誤。

? 更換電源模塊。

? 取下設備并將其返回制造商進行檢查。

? 顯示屏閃爍并指示 E 35。

! 總線模塊和控制單元不兼容。

? 檢查總線系統和 PLC 的兼容性。

! 總線模塊不支持所選功能。

? 檢查參數A075的設置。

? 顯示屏閃爍并指示 E 36。

! 電壓施加到燃氣閥輸出。

? 檢查接線，確保電壓輸出和輸入具有相同的極性，不反轉。

! 保險絲有缺陷。

? 更換保險絲。

! 發生內部設備錯誤。

! 使用了不正確的電源模塊。

? 更換電源模塊。

! 由暫時的EMC影響引起的故障。

? 確保點火電纜已正確安裝 – 請參閱第 5 頁（5 電纜選擇和安裝）。

? 確保滿足系統的EMC規定 - 特別是對于帶變頻器的系統 - 請參閱第5頁（5電纜選擇和安裝）。

? 取下設備并將其返回制造商進行檢查。

? 顯示屏閃爍并指示 E 40。

! 氣體電磁閥V1泄漏。

? 檢查氣體電磁閥V1。

!用于密封性測試的氣體壓力開關 DGpu/2 設置不正確。

? 檢查入口壓力。

? 將 DGpu/2 設置為正確的入口壓力。

? 檢查接線。

! V1和下游氣體電磁閥（V2，V3或V4）之間的測試壓力沒有降低。

? 檢查安裝。

! 測試周期太長。

? 檢查參數 A056（Vp1 的測量時間）并使用 BCSoft 進行更改。

? 如果無法通過執行此操作來補救故障，請卸下設備并將其返回制造商進行檢查。

? 顯示屏閃爍并指示 E 41。

! 下游氣體電磁閥（V2、V3 或 V4）泄漏。

? 檢查下游電磁閥。

! 用于密封性測試的氣體壓力開關 DGpu/2 設置不正確。

? 檢查入口壓力。

? 將 DGpu/2 設置為正確的壓力。

? 檢查接線。

! 測試周期太長。

? 檢查參數 A056（Vp1 的測量時間）并使用 BCSoft 進行更改。

? 如果無法通過執行此操作來補救故障，請卸下設備并將其返回制造商進行檢查。

       ? 顯示屏閃爍并指示 E 44。

! 壓力開關信號故障。

? 檢查壓力開關/燃氣閥的接線和設置。

? 顯示屏閃爍并指示 51。

! “安全聯鎖/控制器使能/緊急停止”輸入處的信號中斷（取決于端子 1 至 7 或端子 35 處的參數化）。

? 檢查“安全聯鎖/控制器使能/緊急停止”輸入（端子 1 至 7 或端子 35）的致動。

? 顯示屏閃爍并指示 52。

! BCU 通過遠程復位永久復位。

? 檢查遠程重置激活（默認終端 = 2 或總線）。

? 僅對端子 2 施加電壓以進行復位，大約。1 秒。

? 顯示屏閃爍并指示 53。

! 兩次啟動之間的時間小于最小值。  時間（計時周期）。

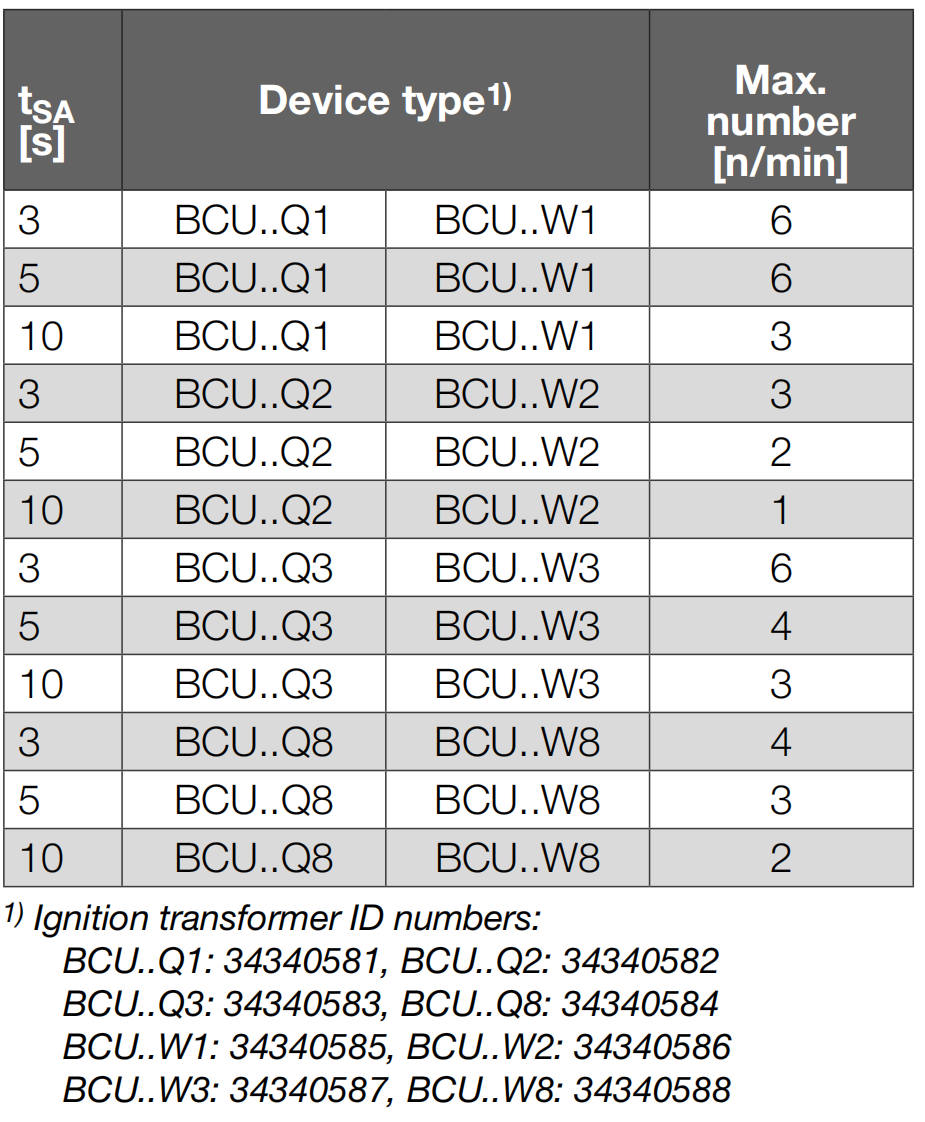

? 符合每分鐘最大啟動次數 （n）：



? 顯示屏閃爍并指示 54。

! 點火能力的控制元件位置的錯誤反饋信號。

? 檢查從中央執行器到 BCU（端子 39）的接線。

? 檢查參數 I072 = 13（LDS 點火位置檢查）和 A089 = 2。

? 顯示屏閃爍并指示 E 57。

! 高溫操作的輸入驅動錯誤。提示 BCU 進入 menox 模式，即使沒有高溫操作信號 （> 750°C）。

? 檢查接線。

? 顯示屏閃爍并指示 E 80。

! 火焰放大器、燃燒器1.1中的錯誤。

? 按 BCU 上的重置/信息按鈕。

?顯示屏閃爍并指示 E 85。

!火焰放大器、燃燒器錯誤 2.

? 按 BCU 上的重置/信息按鈕

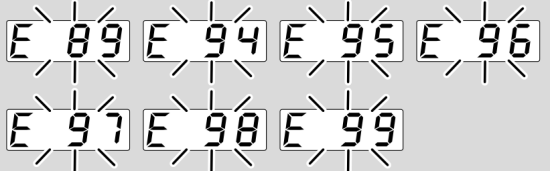

?顯示屏閃爍并指示 E 89、E 94、E 95、E 96、E 97、E 98 或 E' 99？

!系統故障 – BCU 已執行安全關閉。原因可能是設備缺陷或異常的EMC影響。

? 確保點火電纜已正確安裝 – 請參閱第 5 頁（5 電纜選擇和安裝）。

? 確保滿足系統的EMC規定 - 特別是對于帶變頻器的系統 - 請參閱第5頁（5電纜選擇和安裝）。

? 重置設備。

? 斷開燃燒器控制單元與電源的連接，然后再次打開。

? 檢查電源電壓和頻率。

? 如果上述措施不起作用，則設備可能遭受了硬件缺陷 - 卸下設備并將其返回制造商進行檢查。

?顯示屏閃爍并指示 E 90。

!NTC誤差（內部溫度測量）。

? 按 BCU 上的重置/信息按鈕。

?顯示屏閃爍并指示 E 91。

!電壓施加到點火輸出。

? 檢查接線，確保電壓輸出和輸入具有相同的極性，不反轉。

!點火輸出時出錯。

? 按 BCU 上的重置/信息按鈕。

?顯示屏閃爍并指示 E 92。

!與火焰放大器模塊通信時出錯。

? 按 BCU 上的重置/信息按鈕。

!保險絲 F3 有缺陷。

? 更換保險絲 F3。

?顯示屏閃爍并指示 E 94。

!數字輸入處出錯。

? 按 BCU 上的重置/信息按鈕。

!直流電壓提供給輸入。

!信號輸入和L由三相電源系統的不同相位提供。

? 檢查接線，確保設備和輸入具有相同的相位。

?顯示屏閃爍并指示 E 95。

!數字輸出錯誤。

? 按 BCU 上的重置/信息按鈕

?顯示屏閃爍并指示 E 97。

!沒有 PCC。

? 插入兼容的 PCC。

!電源模塊上的接觸問題。

? 解決接觸問題。

!電源模塊有缺陷。

? 更換電源模塊。

? 如果上述措施不起作用，則設備可能遭受了硬件缺陷 - 卸下設備并將其返回制造商進行檢查。

?顯示屏閃爍并指示 E Ac。

!執行器沒有發出“已達到最小容量”信號。

? 檢查執行器中的蝶閥和限位開關的功能。

? 檢查接線。

? 檢查執行器。

? 如果無法通過執行此操作來補救故障，請卸下設備并將其返回制造商進行檢查。

?顯示屏閃爍并指示 E Ao。  !執行器沒有“達到最大容量”信號。

? 檢查執行器中的蝶閥和限位開關的功能。

? 檢查接線。

? 檢查執行器。

? 如果無法通過執行此操作來補救故障，請卸下設備并將其返回制造商進行檢查。

?顯示屏閃爍并指示 E Ai。

!執行器未發出“已達到點火容量”信號。

? 檢查執行器中的蝶閥和限位開關的功能。

? 檢查接線。

? 檢查執行器。

? 如果無法通過執行此操作來補救故障，請卸下設備并將其返回制造商進行檢查。

?顯示屏閃爍并指示 E b E。

!與總線模塊的內部通信出現故障。

? 檢查總線模塊連接。

? 連接的控制元件必須按照制造商的說明配備保護電路。

? 這可以防止可能導致BCU故障的高壓峰值。

? 使用干擾抑制端子引導（1 kΩ）。

? 如果無法通過執行此操作來補救故障，請卸下設備并將其返回制造商進行檢查。

!總線模塊有缺陷。

? 更換總線模塊。

?顯示屏閃爍并指示 E b 0。

!與主站的連接有故障。

? 檢查連接。

? 檢查主站中是否配置了從站。

?顯示屏閃爍并指示 E b 1。

!K-SafetyLink 地址不正確。

? 檢查設置的地址是否與為 K-SafetyLink 配置的地址匹配。

? 僅使用0x001到0xFEF范圍內的地址。

?顯示屏閃爍并指示 E b 2。

!合理性檢查失敗，K-SafetyLink 配置無效。

? 檢查 BCSoft 中的 SafetyLink 配置，然后再次傳輸到設備。

?顯示屏閃爍并指示 E b 4。

!K-SafetyLink 正在等待配置。

? 使用 BCSoft 創建一個 SafetyLink 項目，并將配置傳輸到設備。

?顯示屏閃爍并指示 E b 5。

!從屬配置檢查未執行或失敗。

? 使用 BCSoft 在分配給從站的安全鏈路主站中啟動并完成配置驗證。

?顯示屏閃爍并指示 E b 7。

!總線模塊不兼容或有缺陷。

? 將總線模塊更換為功能設備（用于 K-SafetyLink）。

?顯示屏閃爍并指示 E b 8。

!該設備由具有相同地址的兩個或多個設備訪問。

? 檢查 BCSoft 中的配置。

? 每個設備必須具有唯一的地址。

? 從網絡中刪除任何地址配置不正確的設備，或重新配置它。

? 使用驗證程序檢查主設備和從設備的正確分配。

?顯示屏閃爍并指示 E b 9。

!該設備由一個或多個地址未知的設備訪問。

? 檢查 BCSoft 中的配置。

? 每個從站只能分配給一個主站。

? 從網絡中刪除任何地址配置不正確的設備，或重新配置它。

? 使用驗證程序檢查主設備和從設備的正確分配。



?顯示屏閃爍并指示 E CC。

!參數芯片卡 （PCC） 不正確或有缺陷。

? 僅使用預期的參數芯片卡。

? 再次上傳當前參數設置。

? 更換有缺陷的參數芯片卡。

?顯示屏閃爍并指示 E c 1。

!待機期間，閥門關閉證明開關 （POC） 沒有輸入信號。

? 檢查接線。

? 檢查端子 36、37 和 38 處輸入的參數化。

? 如果閥門關閉，必須向 BCU（端子 36、37 和 38）提供電源電壓。

? 檢查閉鎖開關和閥門功能是否完美，更換有缺陷的閥門。

?顯示屏閃爍并指示 E c 8。

!BCU 沒有收到有關 POC 交換機觸點是否仍處于打開狀態的信息。

? 檢查接線。

? 檢查端子 36、37 和 38 處輸入的參數化。

? 如果閥門打開，則在運行期間，BCU（端子 36、37 和 38）上必須沒有電源電壓。

? 檢查閉鎖開關和閥門功能是否完美，更換有缺陷的閥門。

?顯示屏閃爍并指示 E d 0。

! 空氣壓力開關的“無流量”狀態檢查失敗。

? 檢查氣壓開關的功能。

? 在打開風扇之前，當空氣監測被激活時，輸入端的空氣監測（終端36/37）上必須沒有高信號。

?顯示屏閃爍并指示 E d 1。

! 空氣壓力開關的操作檢查失敗?？諝獗O(jiān)測器在激活空氣供應后未切換。

? 檢查空氣監測器接線。

? 檢查氣壓開關設定值。

? 檢查風扇或空氣供應的功能

?顯示屏閃爍并指示 E d P。

!在預吹掃期間，來自空氣壓力開關的輸入信號（端子 37）已消失。

? 在吹掃過程中檢查空氣供應。

? 檢查氣壓開關的電線。

? 檢查端子 37 的電壓供應。

? 檢查氣壓開關設定值。

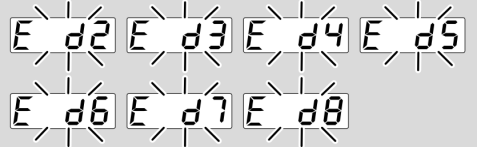

?顯示屏閃爍并指示 E d 2、E d 3、E d 4、E d 5、E d 6、E d 7 或 E d 8？

!在程序步驟 X（02 至 08）啟動/運行期間，來自空氣壓力開關的輸入信號已斷開。

!程序步驟X處的空氣供應失敗。

? 檢查空氣供應。

? 檢查氣壓開關設定值。

?顯示屏閃爍并指示 n 0。

!BCU 和 PLC 之間未建立連接。

? 檢查接線。

? 檢查PLC程序，確保BCU的網絡名稱和IP配置有效。

? 打開 PLC。

或

？自動化系統上指示總線故障。

!PROFIBUS DP 數據流量出現故障。

!總線電纜中斷。

? 檢查電纜。

!插頭中的傳入和傳出總線電纜混淆。

? 檢查接線。

!A 和 B 電纜混淆。

? 檢查接線。

!端子電阻連接不正確。

? 打開網段中第一個和最后一個訂戶的終端電阻器，并為所有其他訂戶關閉它們。

!PROFIBUS 地址設置不正確。

? 更正地址設置 – 關閉設備，然后再次打開以保存地址。

!總線電纜太長。

? 減少電纜長度或波特率 – 請參閱第 14 頁（9 調試）。

? 如果傳輸速率降低，請記住，這將增加往返各個單元的信號運行時間。

!屏蔽不良。? 檢查防護板是否已完全連接到 PROFIBUS DP 插頭中的屏蔽夾，并覆蓋大面積。

!等電位鍵差。

? 檢查PROFIBUS DP屏蔽是否在所有點上通過單元的接地系統連接到相同的接地電位。

? 如有必要，必須鋪設等電位連接電纜。

? 如果 PROFIBUS DP 系統中偶爾出現故障，并且僅在總線主站中短暫指示，則應特別檢查以下幾點：– 端子電阻器， – 屏蔽， – 電纜長度/線路， – 等電位鍵， – 使用干擾抑制火花電極端子護套 （1 kΩ）。

? 有關PROFINET網絡的規劃和結構以及要使用的組件（例如電纜，線路和交換機）的信息，請參閱www。 profibus.com 或自動化系統的說明。

?顯示屏閃爍并指示 n 1。

? 僅通過地址檢查 （A080 = 1） 進行現場總線通信的設備上發生故障。

!在總線模塊上設置了無效或不正確的地址。

? 為總線模塊分配正確的地址（001 至 FEF）。

?顯示屏閃爍并指示 n 2。

!總線模塊從 PLC 收到不正確的配置。 ? 檢查是否導入了正確的 GSD 文件。

?顯示屏閃爍并指示 n 3。

? 僅通過地址檢查 （A080 = 1） 進行現場總線通信的設備上發生故障。

!BCU 已被分配了無效的網絡名稱，或者尚未在 PLC 中分配網絡名稱。

? 分配與默認網絡名稱 （bcu-460-xxx） 對應的網絡名稱，或使用默認名稱作為以下形式的單獨分配名稱的后綴：“individual-partofnamebcu-460-xxx”。

? “xxx”代表設備上設置的地址（例如  4A5）。

?顯示屏閃爍并指示 n 4。

!PLC處于停止位置。

? 檢查PLC是否可以啟動。

?顯示屏閃爍并指示 OT。

!環境溫度對于BCU來說太高（溫度過高）。

? 一旦溫度降至指定的設定值，顯示屏就會消失。

?顯示屏閃爍并指示 UT。

!環境溫度對于BCU來說太低（溫度不足）。

? 一旦溫度再次上升到指定的設定點，顯示屏就會消失。

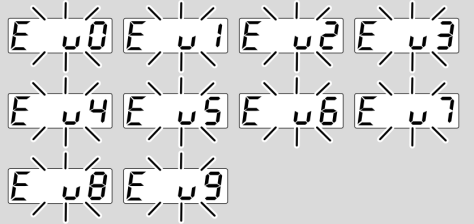

?顯示屏閃爍并指示 E u 1、E u 2、E u 3、E u 4、E u 5、E u 6、E u 7、E u 8 或 E u 9？

!用于監測最小燃氣壓力（端子 36、37 和 38）的信號在程序步驟 X（00 至 09）時已消失。

? 檢查接線。

? 檢查氣體壓力。 更換保險絲

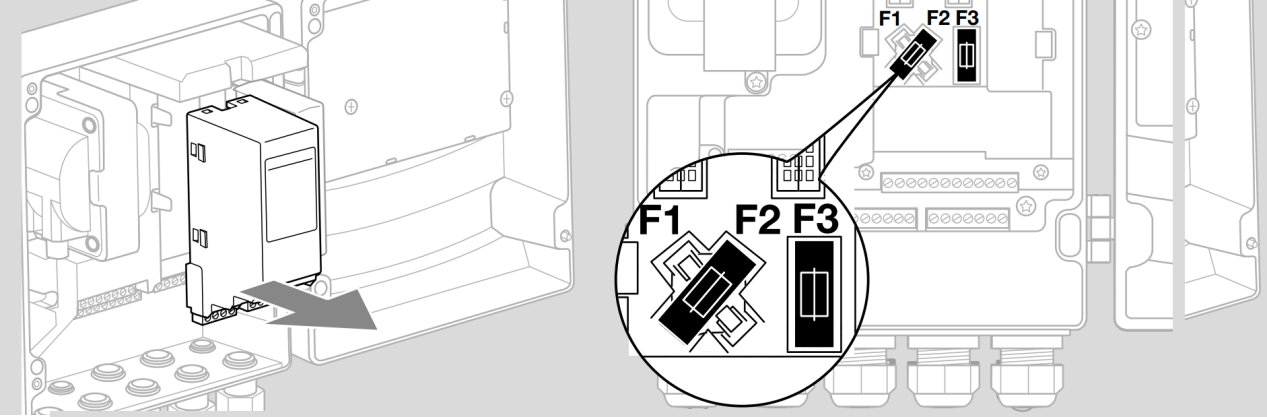

? 可拆卸設備保險絲 F1、F2 和 F3 進行檢查。

? 保險絲位于電源模塊下方

警告 BCU..E0 和 BCU..E1 沒有相同的電源連接。 始終更換保險絲 F1 或 F2，以確保所需的電源：– F1 = BCU...E1：通過 L1 供電。  – F2 = BCU..E0：通過安全鏈供電。

1 斷開系統/BCU與電源的連接。

2 打開 BCU。

3 卸下電源模塊

4 卸下保險絲 F1、F2 或 F3，并檢查其工作正常。

? 更換保險絲時，僅使用經批準的保險絲類型：F1、F2、F3：T 3.15A H，符合 IEC 60127-2/5 標準。



12 讀取火焰信號、故障信息和參數

? 如果設備已打開，則通過反復按下重置/信息按鈕，可以讀取有關火焰信號強度，最近10條事件消息（例如開機，錯誤E002）和參數值的信息。

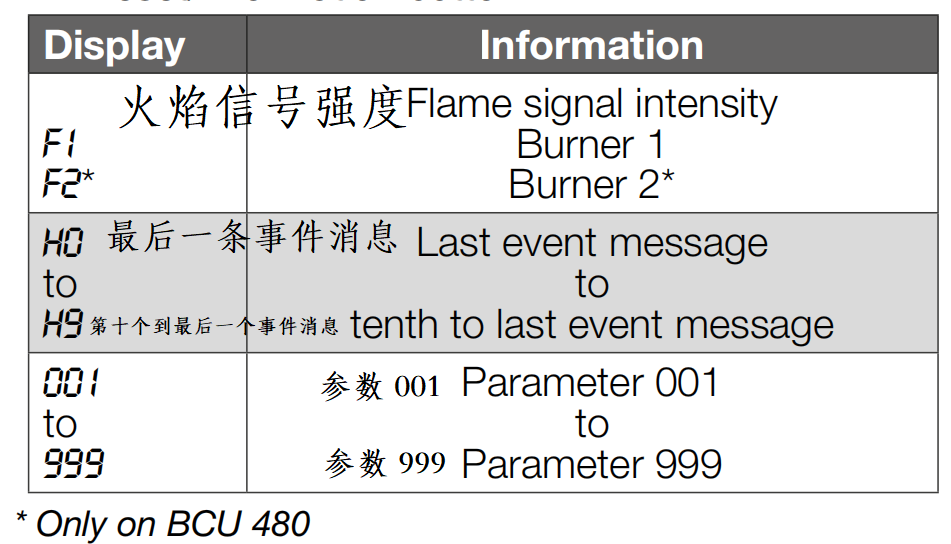

1按住重置/信息按鈕約 2 秒，直到顯示屏顯示 F1。

2 松開按鈕。顯示屏以 μA 為單位指示火焰信號強度。

3 再次按“重置/信息”按鈕 2 秒，轉到下一項信息（事件消息、參數值）。

? 每次釋放按鈕時，都會顯示相應的事件消息或參數值。

? 要更快地轉到最后的事件消息之一或參數，請按住重置/信息按鈕更長時間（≥ 2 秒）。

? 如果短時間按下按鈕，顯示屏將指示當前正在顯示的參數編號。

? 正常程序狀態在最后一次按下按鈕約 60 秒后再次顯示。

? 有關參數和相應的值，請參閱技術信息公告 BCU 46x 和 BCU 480。
