提升現代燃燒控制系統性能的利器——Schimpf電動燃?xì)庹{(diào)節閥

來源：原創瀏覽量：載入中...發布時間：2022.10.10

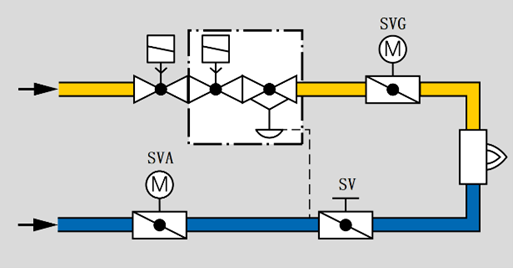

  右圖為可以對λ值、燃燒功率進行實時調節的典型的燃?xì)馊紵刂葡到y(tǒng)。

  系統功能的實現主要依賴燃?xì)庹{(diào)節閥SVG、空氣調節閥SVA和手動空氣調節閥SV。因此，調節閥的品質直接影響燃控系統的性能。

  德國dungs公司產Schimpf電動調節閥具有極佳的調節性能，可以確保燃燒控制系統的高品質。

  Schimpf調節蝶閥分為常溫、中溫（450℃）、高溫（650℃）三種形式。

  通徑從DN40～DN800多種規格。

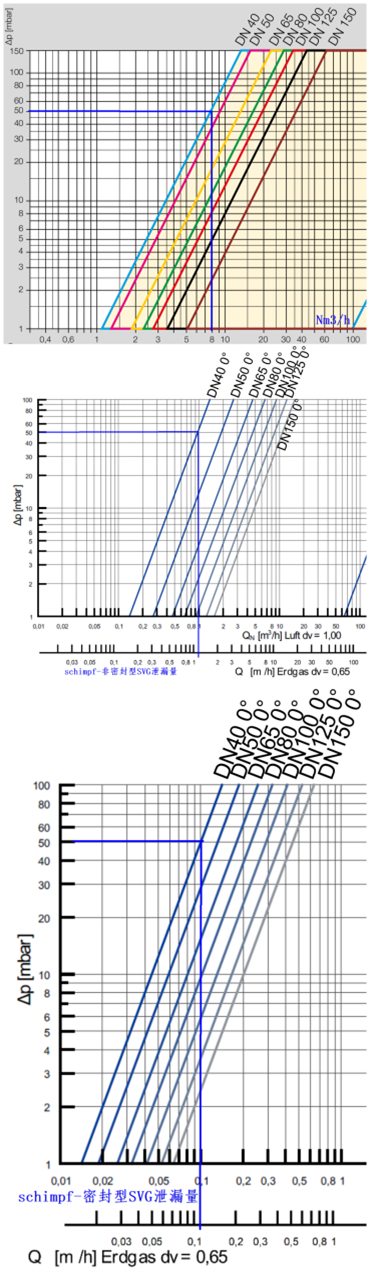

  Schimpf調節蝶閥的泄漏量很小，意味著其調節比更大。如圖所示是與德國某一個著名品牌的泄漏量比較?？梢娡葪l件下泄漏量要小一個數量級，密封型則更小。

  Schimpf調節蝶閥與電動執行器匹配就可以構成電動調節閥與手動桿匹配就可以構成手動調節閥。dungs可以提供多種形式連接件，便于匹配各種執行器。

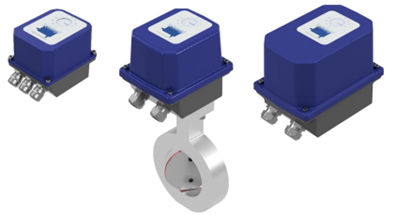

  Schimpf的電動執行器非常具有特色。

  Schimpf電動執行器分為00、01、02、03、04和防爆等5個系列。

  00系列輸出力矩可達12Nm。

  01系列輸出力矩可達20Nm，最小開啟時間為1s，對應力矩達2Nm。

  02系列輸出力矩可達120Nm，最小開啟時間為0.2s，對應力矩達2，5Nm。

  03系列輸出力矩可達180Nm，最小開啟時間為15s，對應力矩達90Nm。

  Schimpf電動執行器結構緊湊、體積小巧、重量輕便。

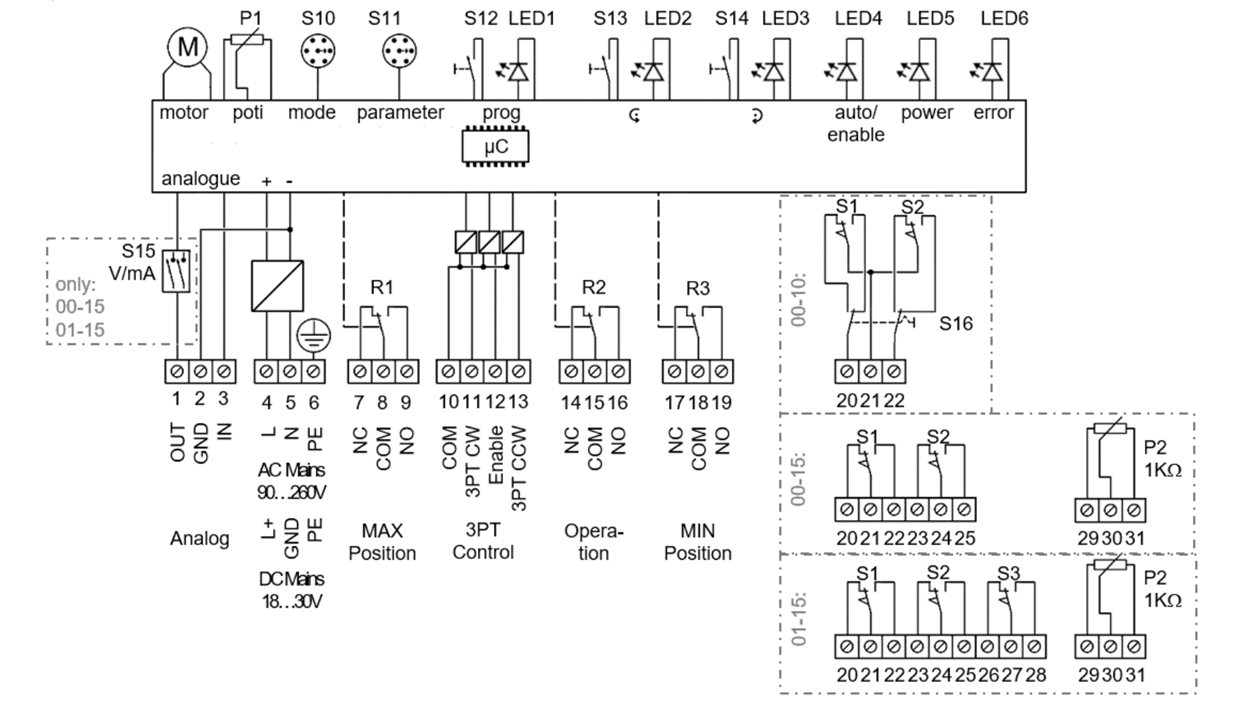

  Schimpf電動執行器的控制信號為萬能輸入型，同一臺執行器通過簡單的設置就可以用4-20mA、0-20mA、2-10V、0-10V、3點、2位信號對執行器的啟閉進行控制。

  Schimpf電動執行器的位置反饋信號標配為4-20mA可選電阻型反饋和多個位置接點輸出。

  Schimpf電動執行器還具有廣泛的配置選項，例如旋轉方向、扭矩、速度、平均、斜率或遲滯。

  選擇Schimpf電動調節閥不僅可以極大的提高燃燒控制系統的性能，而且由于其具有極高的通用性還可以降低用戶的運行維護成本，便于操作維護。
