KROM執行器IC40操作說明：
請閱讀并將此文件保存在安全的地方
在安裝或操作之前，請仔細閱讀這些說明。安裝完成后，將說明傳遞給操作人員。該裝置必須按照現行法規和標準進行安裝和調試。這些說明也可以在 www.docuthek.com 找到。
責任： 對于因不遵守說明和不合規使用而造成的損壞，我們概不負責。
安全提示，指示與安全相關的信息，如下所示：
危險：指示可能致命的情況。
警告：對生命和肢體可能構成危險。
小心： 表示可能的材料損壞。
所有干預措施只能由合格的燃氣技術人員進行。電氣干預只能由合格的電工進行。
維修必須使用 OEM 備件。禁止所有技術更改。
IC40的用途
執行器 IC 40專為所有需要在 0°和 90°之間精確、受控旋轉的應用而設計。 執行器 IC 40 和電子控制器組合用于調節各種管路上的燃氣、空氣和煙氣的流量。IC 40 使用 BCSoft V4.x 編程軟件進行調整和調試。
只有在指定限制內使用時才能保證IC 40的各項功能 ， 請參閱技術數據。任何其他用途均被視為違規。
類型代碼
代碼 描述
IC 40 執行器
S 緊急關閉功能
A 電源電壓： 100 – 230 V AC， 50/60 Hz
2 扭矩： 2.5 Nm
3 3 Nm
A 4 – 20 mA 模擬量輸入
D 數字輸入
R101 1 kΩ 反饋電位計
1-可選件
部件名稱
1 外殼上蓋
2 位置指示器
3 紅藍 LED 指示燈
4 PO200光通訊接口
類型標簽
電源電壓、額定功率、外殼、環境溫度、扭矩和安裝位置等信息 – 請參閱類型標簽。
執行器與蝶閥的組合
類型 IC 40 + 型蝶閥BV
IBG IC 40 + BVG（用于燃氣）
IBGF IC 40 + BVGF（用于燃氣，無間隙閥） IBA IC 40 + BVA（用于空氣）
IBAF IC 40 + BVAF（用于空氣，無間隙閥） IBH IC 40 + BVH（用于熱空氣和煙氣） IBHS IC 40S + BVHS（用于熱空氣和煙氣， 帶緊急關閉功能）
注意！ 緊急關閉功能應僅用于預期功能。如果緊急關閉功能用于受控關閉或燃燒器的間歇性切換，這將縮短蝶閥和執行器的使用壽命。此類應用進程與預期用途不符。
執行器與線性流量控制閥的組合
類型 IC 40 + 線性流量控制
IFC 1 IC 40 + 線性流量控制 VFC，尺寸 1 IFC 3 IC 40 + 線性流量控制 VFC，尺寸 3
安裝
警告 請遵守以下規定，以確保執行器不被損壞：
– 請勿在露天存放或安裝設備。
– 設備不得安裝在公共場所。它必須只能由授權人員操控。未經授權人員的誤操作和更改，可能威脅系統安全導致危險。
– 墜落可能會導致設備永久性損壞。在這種情況下，請在使用前更換整個設備和關聯的模塊。

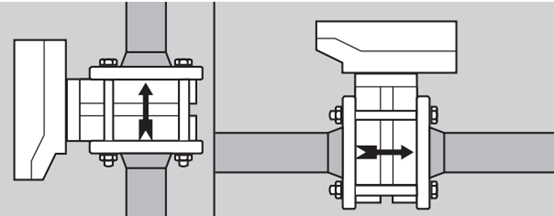

?本設備可垂直或水平安裝，不得倒置。
? 有關執行器和蝶閥的裝配，以及在管道中的安裝，請參見 蝶閥 BV.。操作說明或線性流量控制 IFC、VFC 操作說明。
?請勿用隔熱材料對執行器進行隔熱。
警告！
電擊可能是致命的！
– 在處理帶電組件之前，請確保它們與電源的連接已經斷開。
– 必須使用雙刀開關將執行器與電源隔離。
?分別安裝電源線和信號線。
? 未連接的導線（備用導線）的末端必須絕緣。
? 電纜應安裝在遠離其他設備高壓線的地方。
? 遵守EMC指令安裝信號線。
? 如果電源容易受到頻繁的電壓峰值影響，建議使用電源濾波器。
? 使用耐高溫電源線（≥ 90°C，最小 1 – 1.5 mm2 或 AWG 14 – 18）。
接線圖
? 使用帶電線端套圈的電纜。
? 電纜橫截面積：最大 2.5 mm2。
? 有關輸入和輸出的信息，請參閱執行器IC 40的技術文件。
1 斷開系統與電源的連接。
2 關閉燃氣供應。

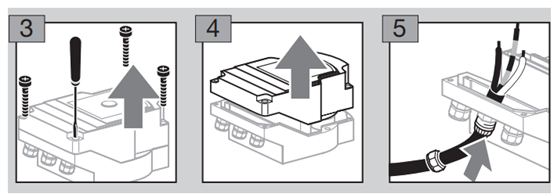

? 在打開裝置之前，裝配工應自行接地。
6 按照接線圖接線。
? 不要將電源和數字輸入連接到三相電源系統的不同相位。
7 根據應用需要匹配輸入。
? 4 – 20 mA輸入的負載阻抗可以使用主電路板上的開關進行修改。
? 數字輸入 DI 1/DI 2：在 24 V DC 的情況下，檢查極性。
? 模擬輸入輸入模擬：4 – 20 mA，檢查極性。
? 有關輸入的更多信息，請參見技術數據。
8 根據應用需要分配輸出。
? 數字輸出 RO 1 和 RO 2：信號觸點設計為繼電器轉換觸點。
? 有關輸出、觸點電流和繼電器觸點的更多信息，請參見技術數據。
反饋
? 反饋電位計提供監控執行器當前位置的功能。
? 電位計是可選功能。它是在工廠安裝的，不能改裝。

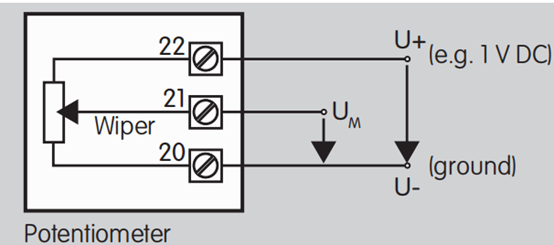

? 電位計必須用作分壓器。電位計滑動觸點的位置變化（對應于執行器位置）可以作為U—和UM之間的電壓變化來測量。
? 其他電路布局產生的測量結果不準確，長時間不穩定或不可復制。它們還縮短了反饋電位計的使用壽命。
? 可用范圍（分辨率）取決于設定范圍的參數化。
? 電位器只適合連接SELV（安全特低電壓）和PELV（保護性超低電壓）。
? 最大功率 = 0.25 W，最大電壓 = 15 V.
? 重新組裝時請遵循相反的步驟。
? 小心地將電路板上的光接受器與外殼上蓋的圓形標記對齊。
