可選配反饋電阻，以便檢測當前執行器閥位，此功能可用在自動控制程序中。IC40可用于連續控制和脈沖控制的場合，可通過BCSoft軟件與PC連接。操作人員可通過BCSoft軟件調出統計數據，比如操作時間、運行周期、錯誤報告等。

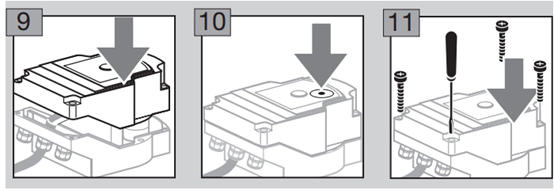

?重新擰緊蓋板螺釘，以確保外殼上蓋接地。

? 調試需要一臺 PC 或筆記本電腦、BCSoft V4.x 編程軟件和一個光電適配器 PCO 200 或 PCO 300。

? 光適配器在PC和執行器之間創建連接。

BCSoft

? BCSoft軟件和操作說明可以從 www.docuthek.com 下載。

? BCSoft V4.x允許您選擇控制類型，操作模式，運行時間，打開角度和中間位置。

? 各種操作模式可修改和存儲在執行器中。

? 執行器也可以使用 BCSoft 進行“手動”控制。

? 服務技術人員可以使用 BCSoft 調用統計數據。

? 有關控制、手動模式和統計的詳細信息，請參閱執行器 IC40的技術文件。

創建與電腦的連接

? 在用于參數化的PC上必須安裝最新的防病毒軟件。 有兩種方法可以創建與PC的連接：

? 光電適配器PCO 200：通過USB接口進行電纜連接。

? 光適配器 PCO 300：使用藍牙進行無線連接。

? 按照相應適配裝置操作說明中提供的方法安裝驅動程序和創建連接。

?請參閱PCO裝置操作說明書 PCO 200 和 PCO 300。

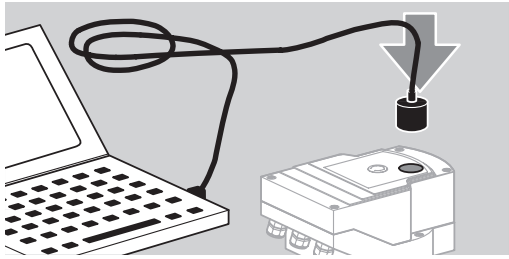

? 將傳感器放在為此目的提供的圓圈標記的中心。

? 標記上的薄膜必須干凈且未損壞。

? 連接到 BCSoft 時，將從 PC/筆記本電腦創建與 IC 40 的連接。

? 如果無法創建連接，可以通過按功能鍵F3重復該過程。

? 成功參數化后，移除光電適配器。

試運行

LED顯示器

藍色 LED                    紅色 LED                工作狀態 適度閃爍^2）                          關閉                   零位檢查

慢閃爍^3）                   慢閃爍^3）                 校準

點亮                       關閉            設備處于待機模式適度閃爍^2）                 關閉               設備在運動中快速閃爍^1）                 關閉                   手動模式快速閃爍^1）                 關閉                   手動模式點亮                   根據故障消息閃爍            故障    閃爍2 s^1）                                         參數寫入

1）快速閃爍：每秒5次。2）適度閃爍：每秒3次。3）慢速閃爍：每秒1次。

使用 BCSoft 校準零位

1 通過 BCSoft 自動識別后，在“Devices”（“設備”）窗口中雙擊選擇 IC 40。顯示各個進程選項。

2 選擇Commissioning..”（“調試..”）進程選項。

3 選擇菜單項中的“Actuator mounted on”（“執行器匹配”）蝶閥項。

BVH, BVHS

4 選擇“Start calibration”（“開始校準”）。

? 緩慢閃爍的藍色和紅色 LED 表明執行器正在移動。

? 自動進行閥門零位（關閉位置）的設置過程。

? 當藍色 LED 持續亮起時，校準完成。

BVG, BVGF, BVA, VFC ...

4選擇“Start calibration”（“開始校準”）。

? 控制執行器移動到零點（關閉）位置。

? 使用“OPEN”（“打開”）和“CLOSE”（“關閉”）按鈕手動移動執行器。

?單擊“Accept zero position”. （“接受零位”）可將當前位置輸入為零/關閉位置。

? 當藍色LED連續點亮?xí)r，校準完成。

BVH, BVHS, BVG, BVGF, BVA, BVAF, VFC ...

5 校準過程完成后，檢查所選的操作模式或為應用進程選擇新的操作模式。

? 參數設置和輸入輸出分配必須相互協調。

！注意 所選的操作模式負責設備的設置屬性！

附件

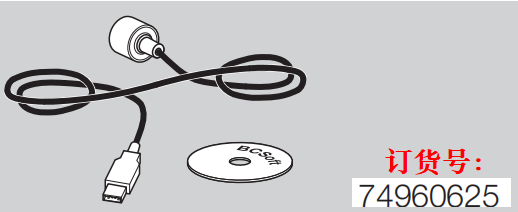

光電適配器 PCO 200 通過 USB 接口連接。

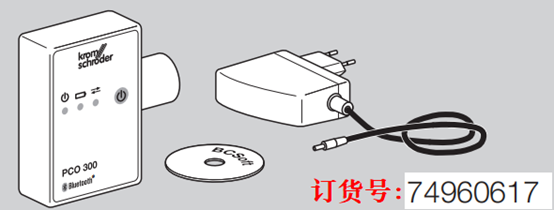

使用藍牙的光電適配器 PCO 300 無線連接。

?C版執行器IC 40只能使用 BCSoft 3.x.x版本進行參數化，從 D版開始，只能使用BCSoft 4.x.x版本進行參數化。

? 要將參數組從C版執行器傳輸?shù)紻版或更高版本的執行器，必須使用 BCSoft 3.x.x版本讀取舊設備中的參數組并保存到 xxx.EPC 參數文件。將 xxx.EPC 參數文件讀入BCSoft 4.x.x版本并將其傳輸?shù)紻版或更高版本的執行器。

? 由各種參數文檔（xxx.EPK、xxx.EPA 和 xxx.EPB）組成的參數集必須使用BCSoft 3.x.x版本轉換為最新的 xxx.EPC 文檔格式，然后才能使用將當前的 BCSoft 4.x.x版本裝入 D 版或更高版本的 IC 40。

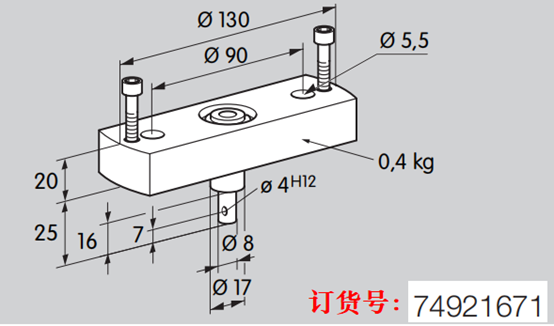

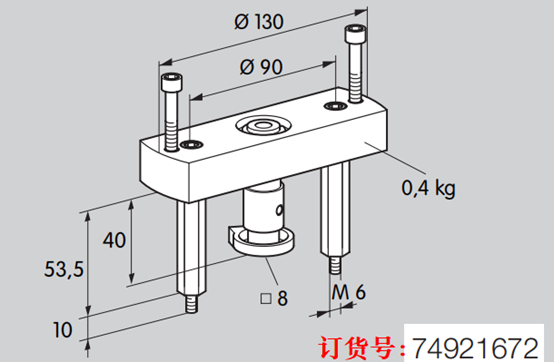

用于蝶閥的適配器套件 DKL， DKG

單一應用進程“附件集

如果執行器安裝在 DKL、DKG、BV.. 或 VFC 以外的控件上，則需要此附件組。

維護

執行器 IC 40 磨損小，幾乎不需要維修。我們建議每年進行一次功能檢查。如果已在 BCSoft 中激活“服務說明”選項，則一旦達到和超過一個或多個設定的限值，就會發出警告信號。警告限值預設如下，如有必要，可進行調整：300 萬次循環（0 – 90 – 0°/0 – 100 – 0%），300 萬次繼電器開關操作，500 萬次方向變化。如果服務說明處于活動狀態，則只能通過 BCSoft 進行確認。這樣做時，當前日期將作為確認日期輸入到設備歷史記錄中。

故障處理

? 閱讀BCSoft 診斷系統中的警告、錯誤和故障信息。

！警告

避免對人身造成傷害和對設備的損壞，請注意以下事項：

– 電擊可能是致命的！在處理帶電組件之前，請確保它們與電源斷開連接。

– 切勿拆下電路板！

– 未經授權的維修或不正確的電氣連接可能導致控件打開，從而導致系統處于危險狀態。

重置/確認警告和故障的方式有以下三種：

– 使用 BCSoft 進行重置

– 通過斷開電源電壓并再次打開來進行重置

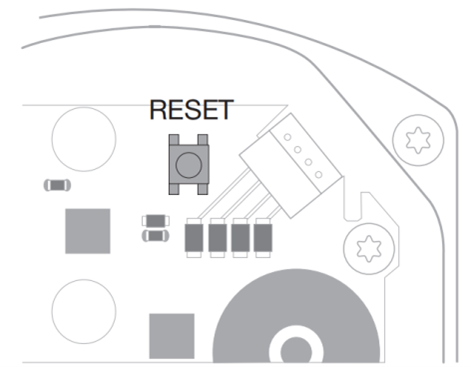

– 通過按下設備中的重置按鈕進行重置（注意：對于帶電部件，此只能由授權人員執行）

? 紅色 LED 亮起，藍色 LED 閃爍？ （故障/設備錯誤）

! 閃爍一次：內部故障。

? 執行復位→ 執行器重新校準。

? 如果無法修復故障，請將執行器發送給制造商。

！閃爍兩次：零位檢查，參考開關不閉合。

? 執行復位→ 執行器重新校準。

? 如果無法修復故障，請將執行器發送給制造商。

！閃爍3次：零位檢查，參考開關不打開。

? 執行復位→ 執行器重新校準。

? 如果無法修復故障，請將執行器發送給制造商。

！閃爍6次：保存可調參數的誤差。

? 執行重置。

? 如果無法糾正故障，請將執行器發送給制造商。

! 閃爍7次：保存錯誤：出廠默認參數。

? 執行重置。

? 如果無法糾正故障，請將執行器發送給制造商。

! 閃爍8次：保存錯誤：用戶校準。

? 執行重置。

? 如果無法糾正故障，請將執行器發送給制造商。

! 閃爍9次：低電壓。

? 檢查執行器電源電壓供應。

? 如果無法糾正故障，請將執行器發送給制造商。
